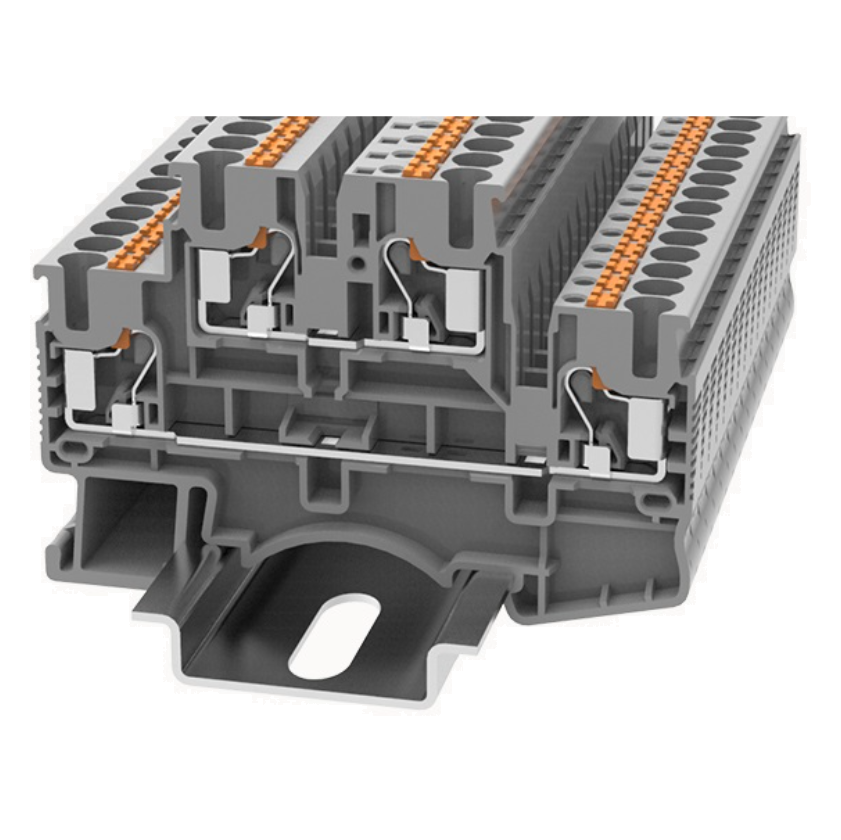

Borne de passagem DIN Push-in 2,5mm 22A 500V 4 conexões 1 via

Código: 00000000110400000620 Marca:
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.

Vantagens do produto

Bloco terminal de dois níveis

Tecnologia de conexão push-in: operação sem ferramentas, mais conveniente e rápida

Acionando o botão laranja com chave de fenda pode-se liberar o fio

Ponte plug-in exclusiva: alta eficiência de conexão de circuito

Marcador opcional para evitar inserção incorreta do fio

Equipado com orifícios de teste para facilitar o teste do circuito

Número de conectores: 4

Número de potenciais: 1



Fabricante: Degson

PN: DSKK2.5-01P-11-00Z(H)



Parâmetros elétricos UL

Tensão nominal: 300V

Corrente nominal: 20A



Capacidade de conexão

Seção transversal do condutor flexível (ponta sem terminal tubular): 0,14 a 2,5mm²

Seção transversal do condutor flexível (ponta com terminal tubular): 0,14 a 2,5mm²

Comprimento da decapagem: 10 a 12mm

Seção transversal do condutor sólido: 0,14 a 4mm²

Seção transversal do condutor flexível: 0,14 a 2,5 mm²

Seção transversal do condutor sólida AWG: 26 a 12AWG



Montagem

Trilho DIN NS 35/7.5 ; NS 35/15



Condições ambientais

Temperatura ambiente (armazenamento/transporte): -25°C a 60°C

Temperatura ambiente (operação): -40°C a 105°C

Umidade relativa (armazenamento/transporte): 25% a 75%



Parâmetros elétricos IEC

Tensão nominal (III/3): 500V

Corrente nominal (III/3): 22A

Tensão de surto nominal: 6KV



Teste de segurança

Toque anti-dedo: passou no teste



Teste de desempenho mecânico

Resistência mecânica: passou no teste

Suporte de fixação: passou no teste

Teste de tração rotacional: passou no teste



Proteção Ambiental

REACh SVHC: Lead 7439-92-1

RoHS: sem substâncias nocivas excessivas



Teste de desempenho elétrico

Queda de tensão: ≤3,2mV

Teste de aumento de temperatura: ≤45 K



Dimensão

Altura: 41,25 mm

NS 35/7,5 Altura: 48,75mm

Largura da placa final: 2,2 mm

NS 35/15 Altura: 56,25 mm

Comprimento: 68,2 mm

Largura: 5,2 mm



Visão geral

Grupo do material isolante: I

Teste padrão: IEC60947-7-1

Tipo de conexão: Conexão em linha

Número de linhas: 2

Número de conexões: 4

Painéis laterais abertos: Sim

Materiais de Isolamento: PA

Classe retardante de chama: em conformidade com UL 94 V0



Certificações

CE, UL
