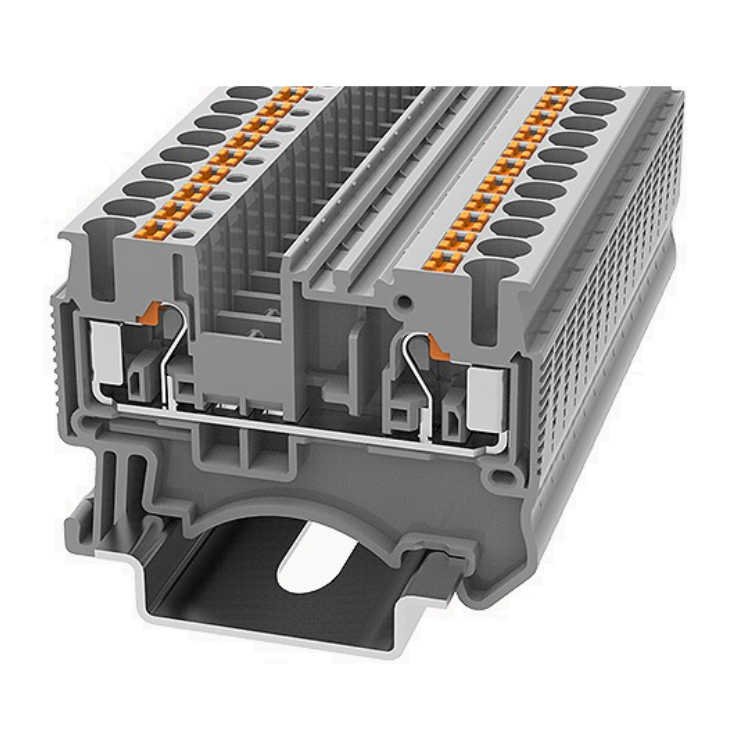

Borne de passagem DIN Push-in 2,5mm 24A 800V 2 conexões 1 via
Vantagens do produto
Bloco terminal de UM nível
Tecnologia de conexão push-in: operação sem ferramentas, mais conveniente e rápida
Acionando o botão laranja com chave de fenda pode-se liberar o fio
Ponte plug-in exclusiva: alta eficiência de conexão de circuito
Marcador opcional para evitar inserção incorreta do fio
Equipado com orifícios de teste para facilitar o teste do circuito
Número de conectores: 2
Número de potenciais: 1
Fabricante: Degson
PN: DS2.5-01P-11-00Z(H)
Parâmetros elétricos UL
Tensão nominal: 600V
Corrente nominal: 20A
Capacidade de conexão
Seção transversal do condutor flexível (ponta sem terminal tubular): 0,14 a 2,5mm²
Seção transversal do condutor flexível (ponta com terminal tubular): 0,14 a 2,5mm²
Comprimento da decapagem: 10 a 12mm
Seção transversal do condutor sólido: 0,14 a 4mm²
Seção transversal do condutor flexível: 0,14 a 2,5 mm²
Seção transversal do condutor sólida AWG: 26 a 12AWG
Montagem
Trilho DIN NS 35/7.5 ; NS 35/15
Condições ambientais
Temperatura ambiente (armazenamento/transporte): -25°C a 60°C
Temperatura ambiente (operação): -40°C a 105°C
Umidade relativa (armazenamento/transporte): 25% a 75%
Parâmetros elétricos IEC
Tensão nominal (III/3): 800V
Corrente nominal (III/3): 24A
Tensão de surto nominal: 8KV
Teste de segurança
Toque anti-dedo: passou no teste
Teste de desempenho mecânico
Resistência mecânica: passou no teste
Suporte de fixação: passou no teste
Teste de tração rotacional: passou no teste
Proteção Ambiental
REACh SVHC: Lead 7439-92-1
RoHS: sem substâncias nocivas excessivas
Teste de desempenho elétrico
Queda de tensão: ≤3,2mV
Teste de aumento de temperatura: ≤45 K
Dimensão
Altura: 29,3 mm
NS 35/7,5 Altura: 36,8 mm
Largura da placa final: 1,5 mm
NS 35/15 Altura: 44,3 mm
Comprimento: 48,6 mm
Largura: 5,2 mm
Visão geral
Grupo do material isolante: I
Teste padrão: IEC60947-7-1
Tipo de conexão: Conexão em linha
Número de linhas: 1
Número de conexões: 2
Painéis laterais abertos: Sim
Materiais de Isolamento: PA
Classe retardante de chama: em conformidade com UL 94 V0
Certificações
CE, UL
