CLP de Segurança Modular FMSC-B-M BASIC_Master 24VCC Fiessler

Família de Controladores Lógicos Programáveis (CLP) de segurança FMSC da Fiessler Elektronik

Com o controlador de segurança FMSC, configurável modularmente, a Fiessler Elektronik apresenta uma solução que combina altos padrões de segurança com implementação simples e se caracteriza por funcionalidades expansíveis, tempos de resposta rápidos e suporte para integração e modernização de sistemas: design compacto para sistemas novos e existentes. Planejamento de projeto simplificado graças ao FMSC Fiessler Studio, com funções combinadas e simulador.

O FMSC combina 70 anos de experiência da Fiessler Elektronik em segurança de máquinas. Oferece altos padrões de segurança, planejamento de projeto simplificado e expansibilidade flexível. Quatro variantes master diferentes (Eco, Basic, Advanced, Profi) e até 16 módulos de expansão permitem soluções personalizadas com até 204 entradas digitais, 153 saídas digitais e monitoramento de até 17 eixos. O design compacto facilita a integração em sistemas novos e existentes.

A ferramenta principal é o software FMSC Fiessler Studio (a ser adquirido separadamente, possui versão demo para avaliação): ele permite configurar o hardware e criar o programa de aplicação usando blocos de funções padrão e de segurança prontos para uso. A programação é feita por meio de arrastar e soltar, e os pontos de E/S são conectados graficamente. Opcionalmente, você pode trabalhar com ou sem indicadores. Um layout de janela flexível proporciona uma visão geral clara.

O simulador integrado permite que o projeto seja testado em tempo quase real, incluindo simulação de tempo de resposta, curto-circuito e falha de linha. Isso significa que o comissionamento e os testes de segurança podem ser realizados e documentados no local de trabalho, economizando tempo e dinheiro. Tanto redes individuais quanto o projeto inteiro podem ser monitorados ao vivo usando o diagnóstico online do FMSC Studio.

Também é possível criar uma gravação de sinal, que pode ser usada para analisar o projeto posteriormente. Essa função auxilia no diagnóstico, principalmente em caso de erros esporádicos, e melhora a rastreabilidade de processos complexos.

A família de sistemas de controladores de segurança FMSC tem a solução certa para cada tarefa. As extensas funções permitem máxima flexibilidade com uma excelente relação custo/benefício.

Escolha entre uma ampla gama de dispositivos Master FMSC — todos com a mesma base de hardware, mas com um conjunto de funções personalizáveis. Isso permite que você monte exatamente a solução de sistema que melhor atenda às suas necessidades — de forma eficiente e econômica.

Dependendo do dispositivo Master de segurança, a estrutura do sistema pode ser expandida para até 16 dispositivos usando módulos de expansão. Os dispositivos são endereçados por meio de um procedimento de aprendizado simples.

Algumas características da família de controladores de segurança FMSC:

-Função de desligamento rápido (máx. 0,5 ms) (dependendo dos módulos)

-Retardo no desligamento das saídas de segurança, mesmo em caso de erro (dependendo dos módulos)

-Monitoramento seguro de até 17 eixos (dependendo dos módulos)

-Expansível com até 16 módulos de expansão (dependendo dos módulos)

-Ciclos de operação muito rápidos

-Programação extremamente simples

-Ampla gama de módulos de software certificados

-Estrutura de sistema com excelente custo-benefício graças ao uso de módulos de expansão

-Tempos de inatividade reduzidos devido às extensas opções de diagnóstico

-Ampla proteção de know-how por meio da configuração de diversas senhas de acesso

-Máxima segurança - PL e - SIL CL 3 - KAT 4

-Implementação de funções de segurança de acordo com a norma EN 61800-5-2

-Conexão com diversos sistemas Fieldbus (depende do módulo de comunicação avulso)

-----------------------------------------------------------------------

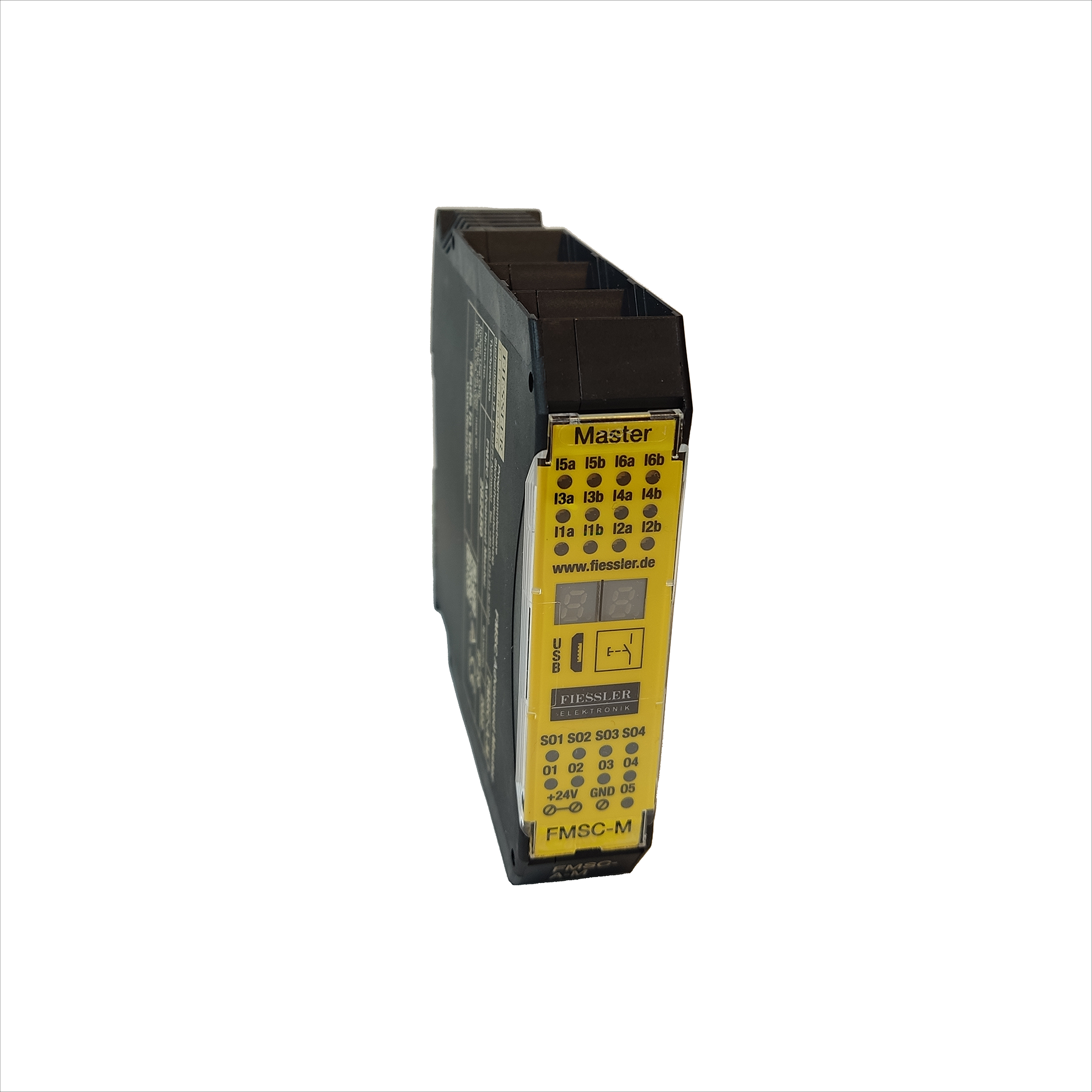

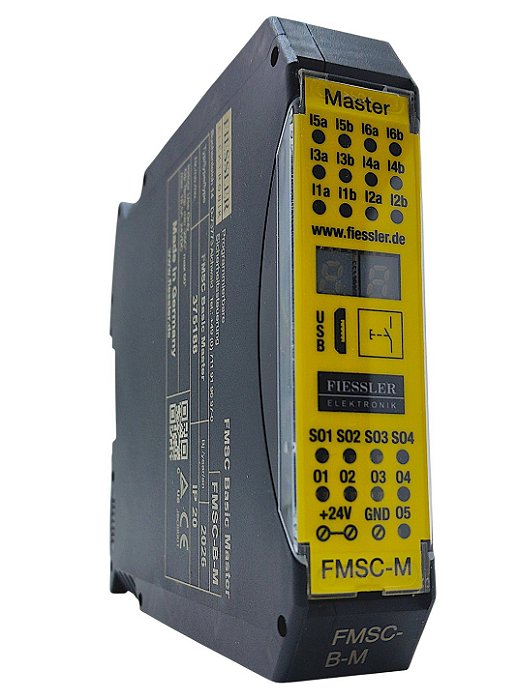

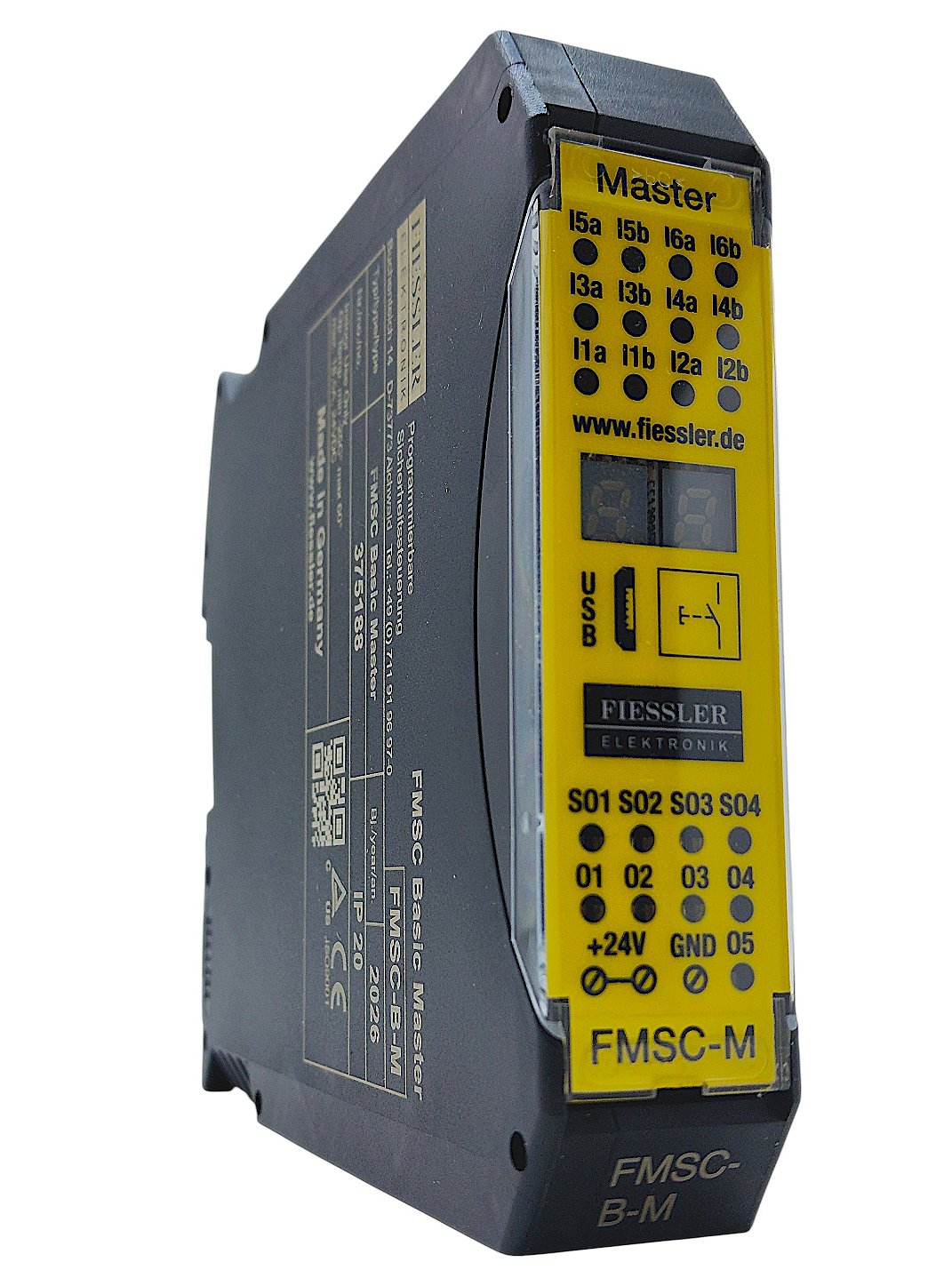

***Módulo CLP de Segurança Modular FMSC-B-M BASIC_Master 24VCC Fiessler***

Part Number: FMSC-B-M

Alimentação: 24VCC (Tolerância: 18 a 30VCC, ripple máximo 10%)

Programável via FMSC Fiessler Studio (a ser adquirido separadamente, possui versão demo para avaliação - modo simulação)

12 entradas digitais (seis entradas podem ser configuradas para 24VCC ou 5VCC)

4 saídas digitais seguras (4 amperes por saída segura)

5 saídas padrão (0,5A, cada uma configurável com pulso de teste)

1 visor de dois dígitos para mensagens

1 interface de programação USB

1 botão de iniciar/parar

Expansível até 4 módulos

Atraso de desligamento configurável das saídas de segurança em caso de falha

Conector MicroUSB para transferência de programas, diagnóstico de hardware e modo de depuração.

Características mecânicas e ambientais:

Compatível com trilho DIN 35mm (DIN 50 022)

Dimensões: 114,5 x 22,5 x 99 mm

Peso líquido: 130g (sem conectores)

Índice de proteção da carcaça: IP20

Temperatura de operação: 0 a +55°C

Temperatura de armazenamento: -25 a +70°C

Humidade relativa: 10% a 95% sem condensação

Observações:

-Não acompanha conectores de 4 vias para alimentação/entradas/saídas, nem conector de barramento

-Não suporta entradas para encoders

-Não suporta fast-shutdown
