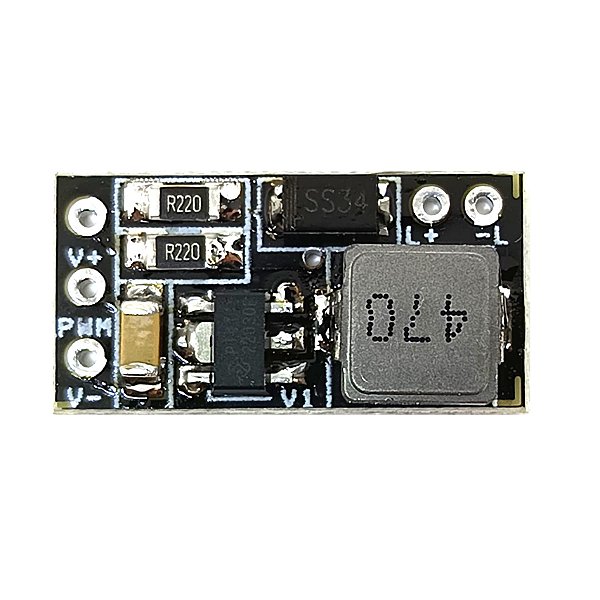

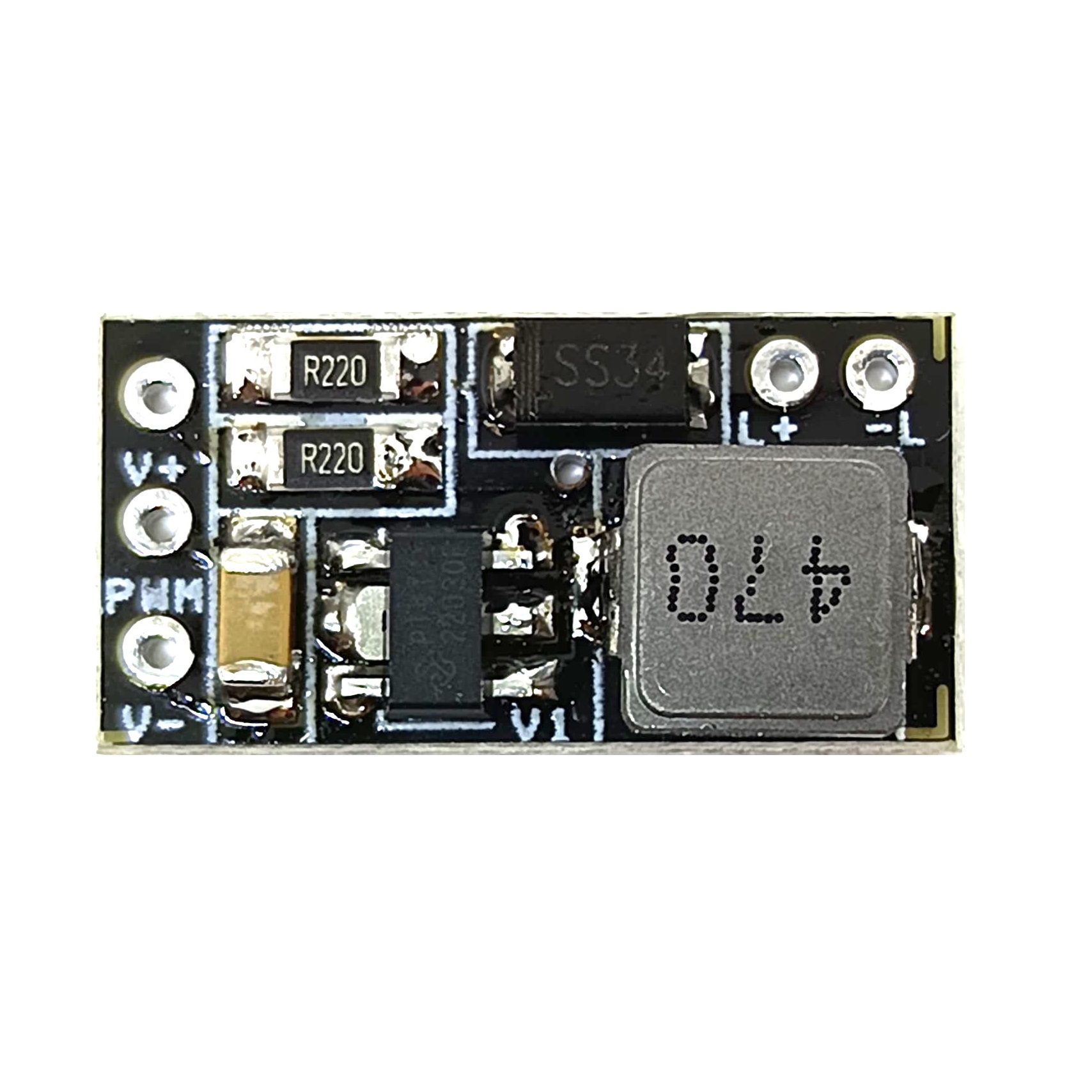

Módulo Mini Driver Chaveado Saída Corrente Constante 670mA Entrada 6-30Vcc 20X10mm IC4115
Características
* Ampla faixa de tensão de entrada: 6V a 30V;
* Ajustado para saída em Corrente Constante de 670mA +-5%;
* Entrada PWM para controle de brilho ou liga/desliga, usando tensão CC de 0,3-2,5V ou PWM nível lógico 5Vpico, máx. 50 kHz, ativo em alto;
* A entrada PWM possui resistor de pull-up interno de aproximadamente 200kOhms;
* Aceita frequência de dimerização PWM de 100Hz a mais de 20kHz;
* Caso não use a função de PWM ou liga/desliga basta deixar a entrada "PWM" em aberto;
* Frequência de comutação de até 1 MHz;
* Precisão típica de 5% da corrente de saída;
* Proteção de LED de circuito aberto;
* Alta eficiência (até 97%);
* Corrente de saída ajustável trocando o resistor shunt (Máx. 1A);
* Compatível com RoHS;
* Faixa de temperatura: -40 °C a 85 °C;
* Dimensões: 20 x 10 x 4,5 milímetros
* Para garantir a confiabilidade, o CI controlador possui proteção interna de desligamento térmico (TSD) que o protege contra superaquecimento (acionada em 160°C);
* Além disso, o pad térmico do encapsulamento do CI controlador melhora a dissipação de energia: como resultado, pode lidar com uma grande corrente com segurança;
* Dependendo da tensão de alimentação e dos componentes externos pode fornecer mais de 30 watts de potência de saída;
* Pode acionar de 1 a 7 LEDs em série, de acordo com a tensão de alimentação;
* Recomenda-se que a tensão de alimentação seja no mínimo 2V superior à tensão do LED ou array de LEDs.
Conexões
V+ = entrada + da alimentação elétrica (6 a 30Vcc)
V- = entrada - da alimentação elétrica (0Vcc)
PWM = entrada para liga/desliga ou dimerização (vide características)
L+ = saída + para LEDs
L- = saída - para LEDs
Em caso de dúvidas entre em contato conosco.
