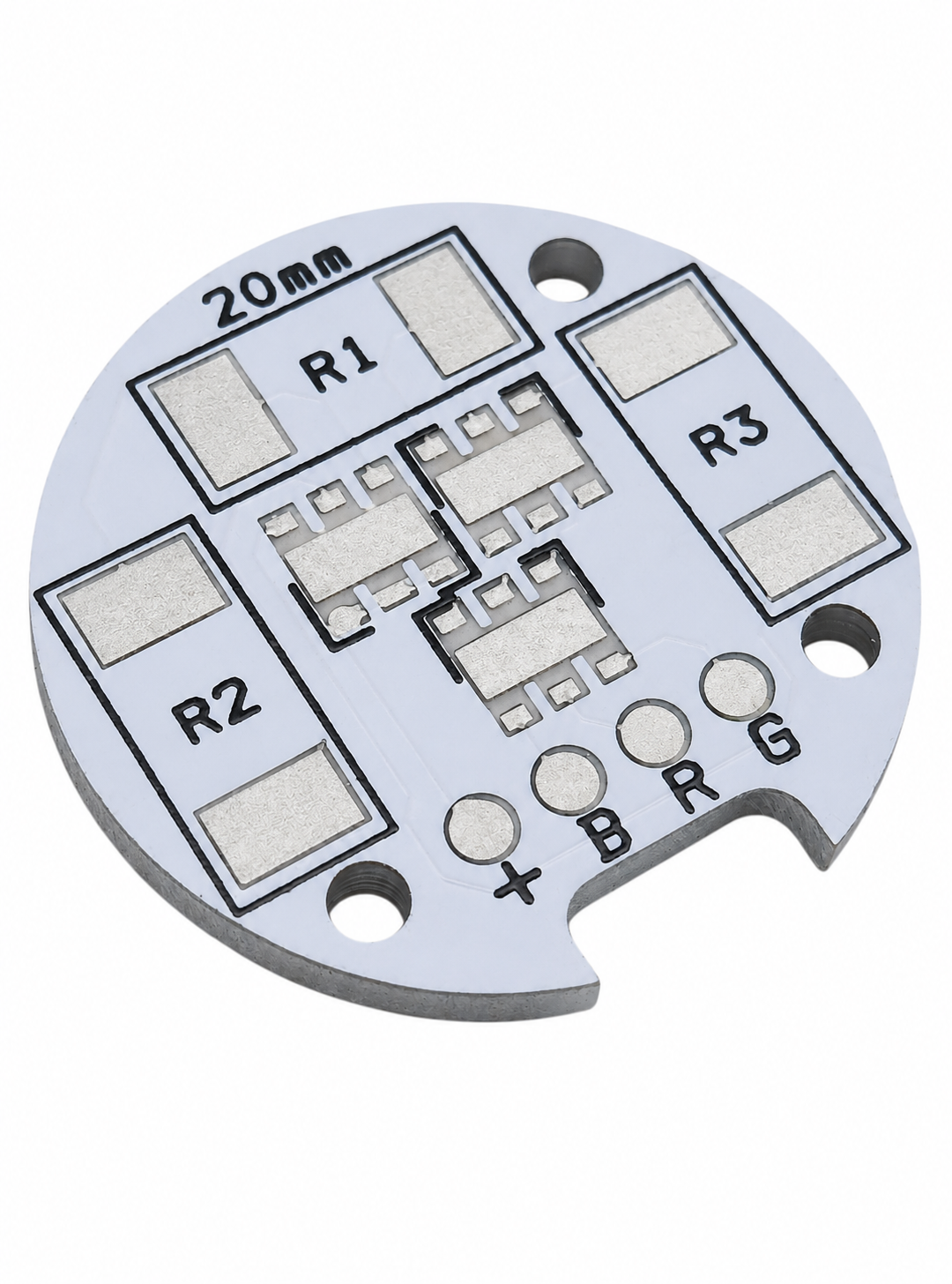

Placa de Circuito Impresso MetalCore MCPCB com substrato em alumínio, AVULSA.
Não acompanha LEDs, nem resistores, nem dissipador de calor, nem fonte, nem controladora, nem quaisquer outros acessórios, nem serviço de solda ou montagem.
Possui base em alumínio de alta condutividade térmica, especialmente projetada para montagem de módulos customizados com LEDs de potência RGB, compatível com 3 LEDs RGB 3535 SMD 6 terminais + 3 resistores 2512 SMD, configuração anodo comum (positivo comum).
Ideal para utilização com fontes de alimentação 12Vcc com saída em tensão constante (calcular devidamente os resistores de cada cor e capacidade de corrente da fonte)
Cor da máscara: branca.
Diâmetro externo: 20 mm (tolerância 0,1mm).
Espessura: 1,5 mm (tolerância 0,1mm).
Circuito da placa: 3 LEDs em série, com 1 resistor em série por cor, na configuração anodo comum (positivo comum).
LEDs suportados: 3x LED RGB 3535 SMD 6 terminais.
Resistor suportado: 3x resistor tamanho 2512 SMD.
Caso haja dúvida sobre compatibilidade entre em contato conosco.
ATENÇÃO:
*Todo LED de potência ou módulo contendo LED de potência necessita de dissipador de calor calculado com base em sua potência, sua máxima temperatura de junção, resistência térmica solda/junção e também em função da temperatura do ambiente em que será instalado para não ser danificado por sobretemperatura;
*Todo LED de potência ou módulo contendo LED de potência necessita ser alimentado com fonte compatível, com saída em corrente constante ou saída em tensão constante + resistor(es) limitador(es) de corrente em série devidamente calculados para não danificar os LEDs por sobrecorrente;
*Caso tenhas dúvidas entre em contato com um profissional da área.
