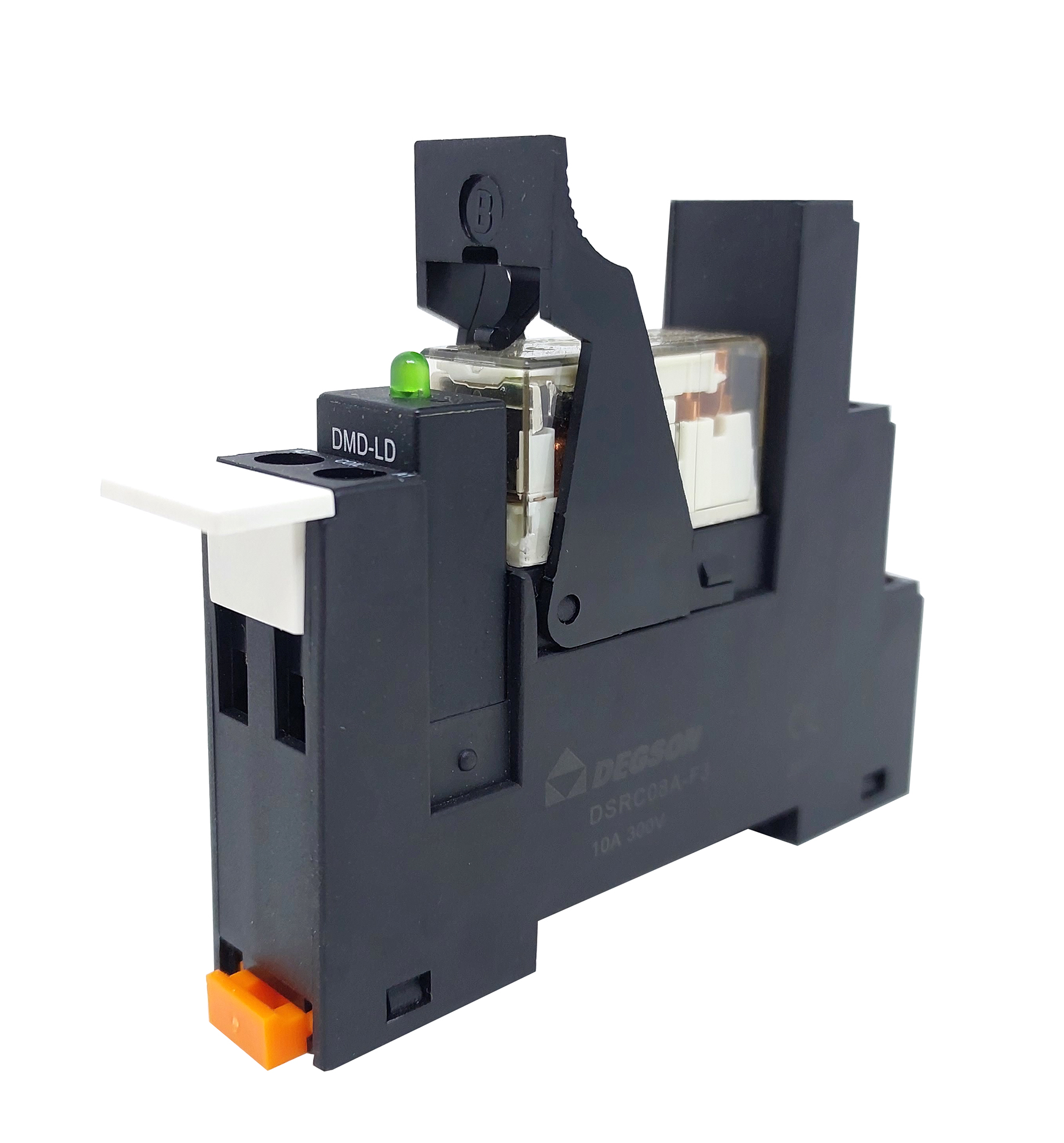

Relé de interface 24Vcc 2 contatos reversíveis 4/8A 277VCA com base DRPBS-2C-LD-D24-06Z(H)
Fabricante: Degson
Código do conjunto: DRPBS-2C-LD-D24-06Z(H)
Vantagens do produto
Isolamento seguro entre bobina e contatos
A corrente máxima do contato atinge 8A
Soquete de relé plug-in com alavanca
Incluso diodo protetor com LED piloto
Grau 2PDT, 10A 300V
Partição de arco entre colunas adjacentes
Separação de tensão da bobina e contatos
Suporta montagem em trilho DIN35
Especificações do relé
Tensão da bobina: 24VCC
Corrente da bobina: 22mA
Tensão de operação da bobina: aprox. 75%
Tensão de reset da bobina: aprox. 5%
Consumo da bobina: 0.4W
Resistência elétrica da bobina: 1440 Ohms
Contatos: 2 contatos reversíveis
Capacidade dos contatos: NF = 4A/277VCA/30VCC // NA = 8A/277VCA/30VCC
Material dos contatos: banho de prata
Tempo de acionamento: < 20ms
Tempo de desacionamento: < 10ms
Máxima frequência de acionamento com carga: 1800 vezes por hora
Resistência de isolamento: > 100MOhms
Tensão suportável (entre bobina e contato): 5000VCA/1min
Tensão suportável (entre contatos do mesmo pólo): 1000VCA/1min
Resistência a choque: 10G
Resistência a vibração: 10-55Hz
Vida elétrica: >1×105
Vida mecânica: >1×107
Temperatura de operação: -40 a +85°C
Temperatura de armazenamento: -40 a +85°C
Umidade do ambiente: 35 a 85% RH
Normas: IEC 61810-1 IEC 60664
Isolamento: Isolamento básico
Nível de proteção: IP50
Nível de poluição: 3
Categoria de sobretensão: Ⅲ
Especificações da base
Tensão de operação: máx 300VCA
Corrente de operação: máx 10A
Temperatura de operação: -20 a +50°C
Temperatura de armazenamento: -40 a +65°C
Suporta montagem em trilho DIN35
Base com LED piloto
Soquete de relé plug-in com alavanca
Conexão via parafusos M3
Condutor suportado: 0,5 a 2,5mm² // 20 a 14AWG
Distância de decapagem: 7 a 8mm
Polaridade da bobina: A2 = +24VCC // A1 = 0V
Dimensões (CxLxA): 83 x 16 x 66mm
Observações:
Relé avulso sob consulta: DRPB-2C-D24
