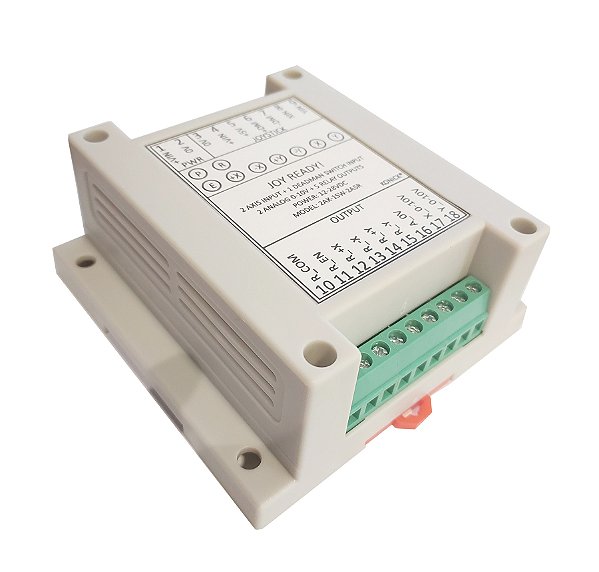

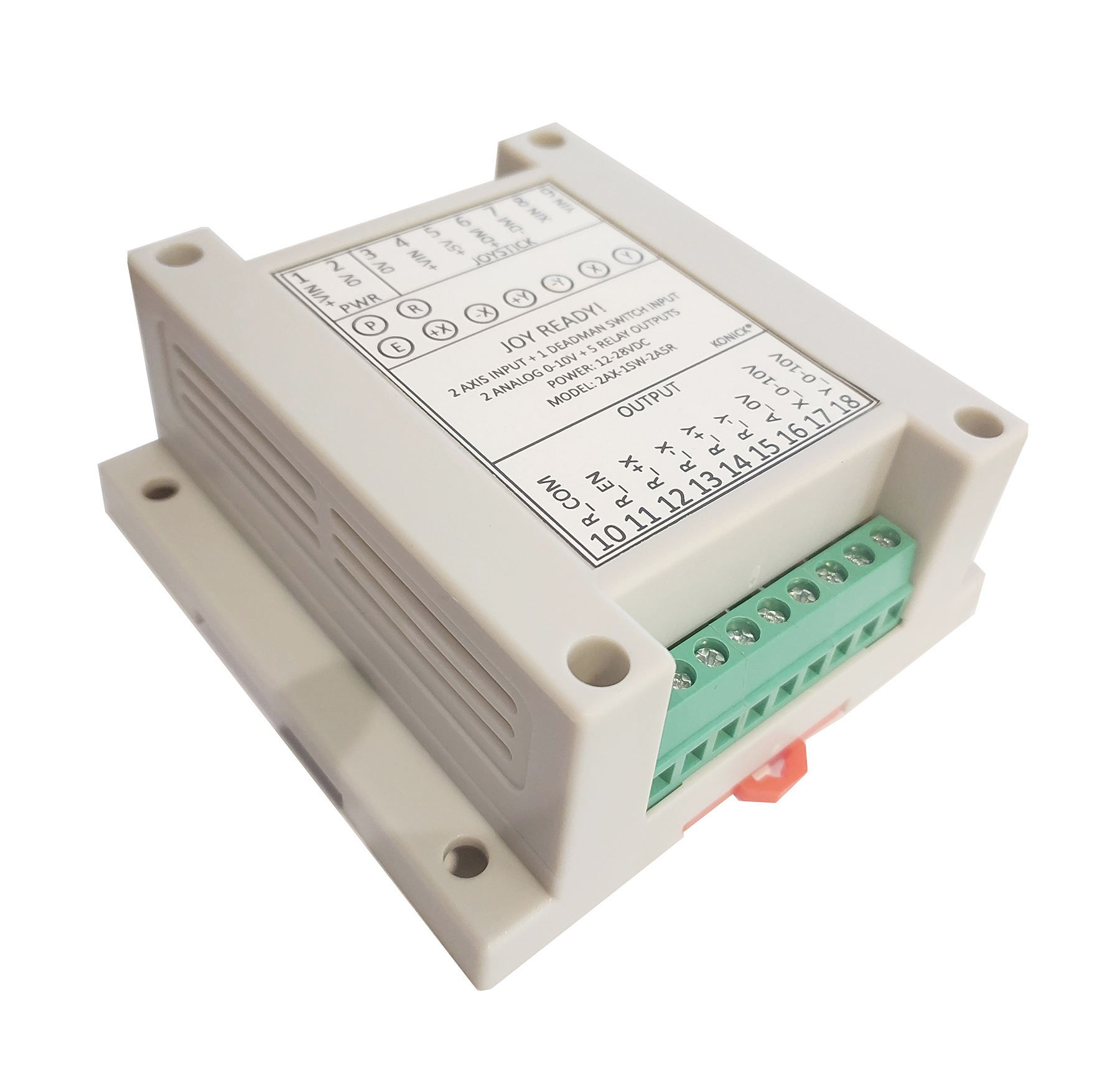

INTERFACE PARA JOYSTICK 2 EIXOS JOY READY PARA TRILHO DIN
MODELO: 2AX-1SW-2A5R
ALIMENTAÇÃO ELÉTRICA: 12 A 28VCC
ENTRADAS ANALÓGICAS: 2 EIXOS + 1 HOMEM MORTO “NA”
SAÍDA ANALÓGICA: 2 SAÍDAS 0 A 10VCC
SAÍDAS DIGITAIS: 5 SAÍDAS A RELÊ, CONTATOS SECOS, DO TIPO “NA”, PARA “ENABLE” E “DIR”
SELEÇÃO DA ALIMENTAÇÃO DO JOYSTICK¹: 5VCC OU VIN
FAIXA DE TENSÃO DAS ENTRADAS ANALÓGICAS: 0-5VCC
ESPECIFICAÇÕES DAS SAÍDAS A RELÊ: MÁXIMO 6A/250VCA OU 6A/30VCC POR CONTATO
JOYSTICKS COMPATÍVEIS: JOYSTICKS DE EFEITO HALL COM SAÍDA ANALÓGICA 0.5-2.5-4.5VCC
DIMENSÕES: 90 X 90 X 40 MILÍMETROS
COMPATÍVEL COM TRILHO DIN
FUNCIONAMENTO
-LED verde: aceso, alimentação ok;
-LED vermelho: se piscando: sem erro, processando; se aceso direto: com erro;
-LEDs amarelos: indica o estado das saídas;
-Aciona as saídas analógicas e digitais somente quando o gatilho de homem morto estiver pressionado;
-Quando ao centro, em repouso, as saídas analógicas permanecem em 0V e os contatos abertos;
-Quando o gatilho de homem morto estiver pressionado e o sinal de retorno -DM estiver em nível alto 5V, o ontato R_EN será fechado (contato principal “ENABLE”);
-Quando o gatilho de homem-morto for solto e o sinal de retorno -DM for menor que 4,0V o contato R_EN será aberto, assim como todos os demais contatos, além das saídas analógicas serem levadas a 0V;
-Quando o gatilho de homem morto for pressionado e houver deslocamento da manopla as saídas analógicas possuirão sinais proporcionais à movimentação dos eixos do joystick e, de acordo com a(s) direção(ões) do(s) movimento(s) +X, -X, +Y ou -Y, o(s) contato(s) correspondente(s) será(ão) fechado(s);
-Considerado estado de “ERRO” caso o sinal de homem morto seja inválido, menor que 4V, ou caso o sinal analógico de qualquer eixo seja inválido, fora da faixa de 0,3V a 4,7V, sendo que:
-Quando detectado erro no sinal de homem morto ou em algum eixo a interface desabilita o funcionamento do relê “ENABLE”, assim como todos os demais contatos, além das saídas analógicas serem levadas a 0V.
SELEÇÃO DA TENSÃO DE ALIMENTAÇÃO DO JOYSTICK
¹Antes de conectar o joystick verifique a tensão de alimentação do mesmo, sob pena de danos aos equipamentos.
-Para alimentar o joystick com +5Vcc conectar o cabo da entrada +V do joystick ao pino 5;
-Para alimentar o joystick com +VIN (mesma tensão de entrada) conectar o cabo da entrada +V do joystick ao pino 4.
DEFINIÇÃO DOS PINOS
1: Alimentação +V da controladora (12-28VCC)
2: Alimentação 0V da controladora
3: Alimentação 0V para o joystick
4: Alimentação +VIN para o joystick
5: Alimentação +5V para o joystick
6: Sinal +5VCC para o contato homem-morto “NA”
7: Retorno do sinal +5VCC do homem-morto “NA”
8: Entrada de sinal do eixo X (0,5-2,5-4,5VCC)
9: Entrada de sinal do eixo Y (0,5-2,5-4,5VCC)
10: Contato “COMUM” para os 5 relês
11: Contato principal “EN”, tipo “NA”
12: Contato “+X”, tipo “NA”
13: Contato “-X”, tipo “NA”
14: Contato “+Y”, tipo “NA”
15: Contato “-Y”, tipo “NA”
16: Referência 0V da saída analógica
17: Sinal da saída analógica 0 a 10VCC do eixo X
18: Sinal da saída analógica 0 a 10VCC do eixo Y
Obs.: todos os sinais 0V são interligados.
***SAÍDAS 2AD Padrão: 0-10V / Opcional: PWM NPN***
