R$ 68,42

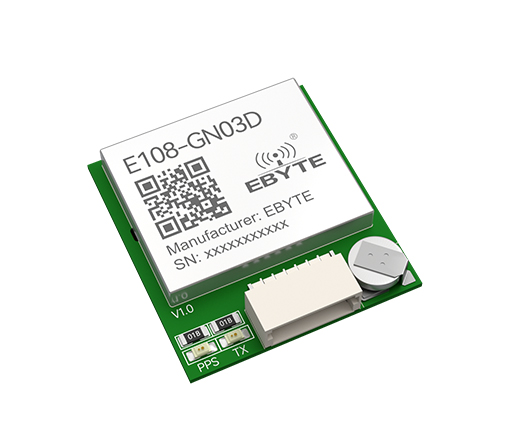

Módulo receptor GPS/BDS/GNSS/GLONASS E108-GN03D para posicionamento e navegação por satélite GNSS multimodo
Chip: AT6558R
Antena: cerâmica, integrada
Sistemas suportados: BDS B1, GPS L1, GLONASS L1
Interface de comunicação: UART
Tensão de operação: 2,7 a 5,5V (Tipicamente 5V)
Nível de comunicação: 3,3V (Não usar TTL 5V)
Protocolo de comunicação: NMEA0183 V4.1 e versões anteriores
Taxa de atualização: 1Hz a 10Hz
Taxa de transmissão: 4800 a 115200 bps (padrão 9600)
Temperatura de operação: -40 a +85°C
Umidade suportada: 5 a 95% sem condensação
Tamanho do produto: 20,0 x 22,0 x 7,8 mm
Peso: 7,9g (sem o cabo)
Incluso cabo de dados com 30 cm de comprimento
O E108-GN03D é um módulo de posicionamento e navegação por satélite multimodo de alto desempenho, altamente integrado, de baixo consumo de energia e baixo custo.
Baseado no chip AT6558R, pode ser usado em: navegação veicular, dispositivos vestíveis inteligentes, drones e outras aplicações de posicionamento e navegação GNSS.
Suporta GPS/BDS/GNSS/GLONASS, é compacto e consome pouca energia, além de fornecer interfaces de software e hardware compatíveis com módulos de outros fabricantes, o que reduz significativamente o ciclo de desenvolvimento do usuário.
Tempo de posicionamento (condição de teste 1)
Partida a frio ≤32s
Partida a quente ≤1s
Recaptura ≤1s
Sensibilidade (condição de teste 2)
Partida a frio -148dBm
Partida a quente -156dBm
Recaptura -160dBm
Rastreamento -162dBm
Precisão (condição de teste 3)
Precisão de posicionamento horizontal <2,5m
Precisão de posicionamento de velocidade <0,1m/s
Precisão de temporização 30ns
Consumo de energia (condição de teste 4)
Corrente de captura 24mA
Corrente de rastreamento 24mA
Corrente de repouso 0,3uA
Observação: Os resultados acima são para o modo de operação GPS/Beidou dual-mode.
[Condição de teste 1]: O número de satélites receptores é maior que 6, a intensidade do sinal de todos os satélites é de -130 dBm, o valor médio é obtido após 10 testes e o erro de posicionamento é menor que 10 metros.
[Condição de teste 2]: O coeficiente de ruído do LNA externo é de 0,8, o número de satélites receptores é maior que 6 e o valor da intensidade do sinal recebido é bloqueado em cinco minutos ou sem perda de bloqueio.
[Condição de teste 3]: Ambiente aberto e desobstruído, 24 horas de teste de ativação contínua, 50% de CEP.
[Condição de teste 4]: O número de satélites receptores é maior que 6 e a intensidade do sinal de todos os satélites é de -130 dBm.
Definições dos Pinos:
1 Entrada de controle de suspensão ON/OFF. Mantém nível alto durante operação normal (pull-up interno), entra em modo de suspensão quando nível baixo
2 Saída 1PPS (1 Pulso por Segundo)
3 GND, 0V, aterramento do módulo
4 Saída da porta serial TXD, nível 3,3V
5 Entrada da porta serial RXD, nível 3,3V
6 Alimentação do módulo, faixa: 2,7Vcc a 5,5Vcc
