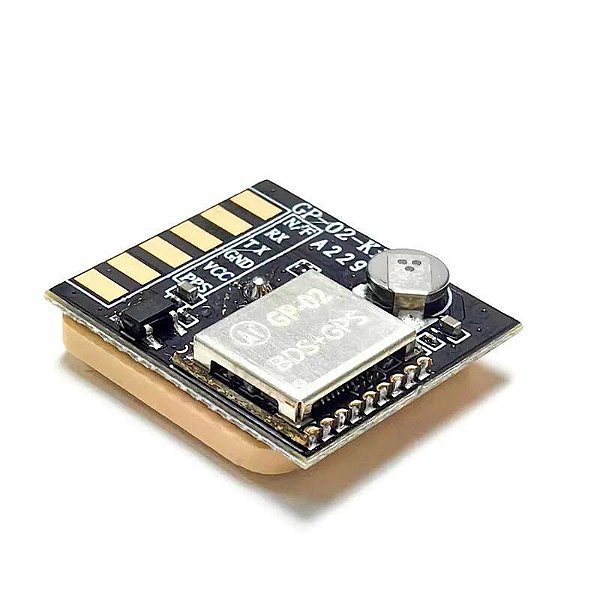

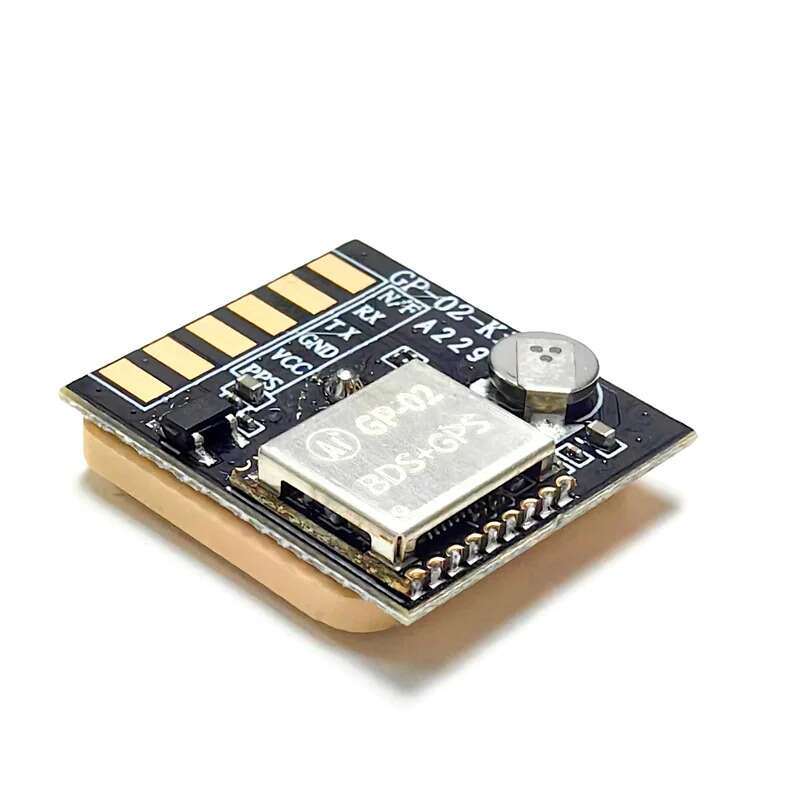

MÓDULO RECEPTOR GPS/GNSS/BDS COM ANTENA EMBUTIDA GP-02-KIT SEM CASE
O GP-02-Kit é uma placa de desenvolvimento SOC altamente integrada com antena de cerâmica e receptor de navegação por satélite multimodo BDS/GNSS de alto desempenho.
O chip principal é o AT6558R, um chip de posicionamento por satélite. Possui front-end de radiofrequência integrado, processador digital de banda base, CPU RISC de 32 bits, gerenciamento de energia e funções de detecção e proteção de antena ativa.
Suporta uma variedade de sistemas de navegação por satélite, incluindo o Sistema de Navegação por Satélite BeiDou (BDS) da China, o GPS dos Estados Unidos e o GLONASS da Rússia, que pode realizar o posicionamento conjunto de vários sistemas.
O GP-02-Kit segue o protocolo NMEA e envia instruções por comunicação serial para a placa de processamento.
Tamanho: 20,3*18,0*3,1 mm
Temperatura de operação: -40°C a 85°C
Fonte de alimentação: 5,0 Vcc
Interface de sinal: UART
Taxa UART: máximo 256000 bps
Certificação: RoHS
PARÂMETROS
1) TTFF
Partida a frio ≤32 s
Partida a quente ≤1 s
Recaptura ≤1 s
2) Sensibilidade
Partida a frio -148 dBm
Partida a quente -156 dBm
Recaptura -160 dBm
Modo de rastreamento -162 dBm
3) Precisão
Precisão de posicionamento <5 m (1σ)
Precisão de tempo <30 ns (1σ)
Precisão de medição de velocidade <0,1 m/s (1σ)
Taxa de atualização de posicionamento 1 Hz (máx. 5 Hz)
4) Consumo de energia
Operação contínua em modo duplo BDS/GPS: 23 mA
Modo de espera: 5 mA
Espera: 8 uA
PINAGEM:
1 Controle de desligamento N/F, mantém nível alto durante a operação normal; pull-up interno
2 GPIO geral RX0, o padrão é RXD da UART0
3 GPIO geral TX0, o padrão é TXD da UART0
4 GND aterrado
5 Fonte de alimentação VCC 5V
6 Sinal de pulso de tempo 1PPS
Uso dos GPIOs:
A placa de desenvolvimento deverá ser conectada à interface de comunicação Tx e RX via resistor 22Ω, como proteção.
