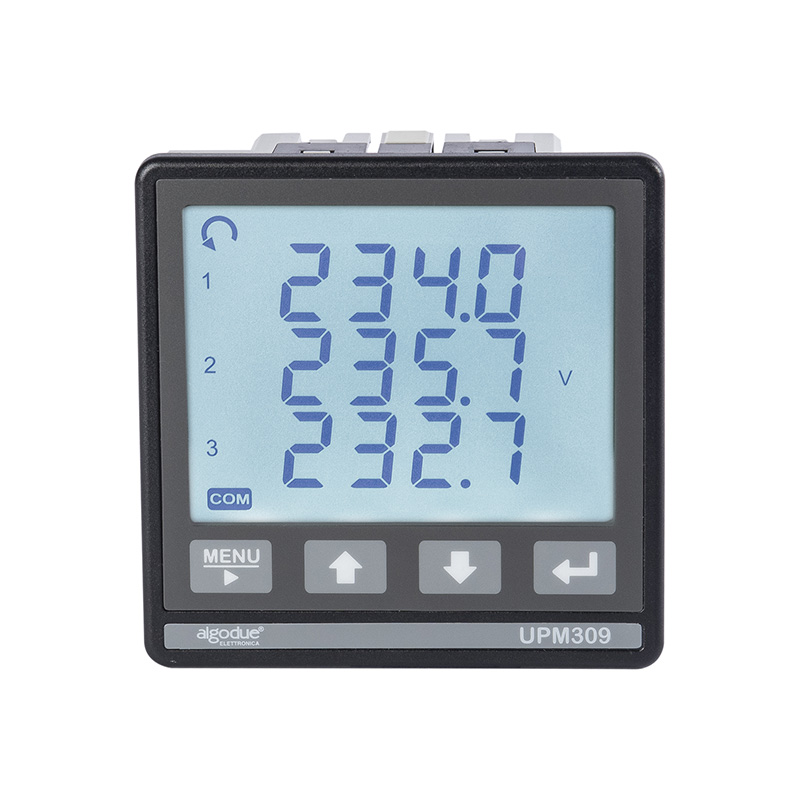

Medidor Multifuncional Trifásico DIN 96x96 6A 230V UPM309

Código: 121100010001 Marca: ALGODUE

R$ 3.645,27

até 10x de R$ 434,33

ou R$ 3.463,01 via Pagamento na entrega

Qtde: Comprar Disponibilidade: Imediata Aproveite! Restam apenas 2 unidades

R$ 3.463,01
Parcelas
- 1x de R$ 3.645,27 sem juros
- 2x de R$ 1.970,99
- 3x de R$ 1.333,31
- 4x de R$ 1.014,84
- 5x de R$ 822,44
- 6x de R$ 693,51
- 7x de R$ 600,01
- 8x de R$ 531,89
- 9x de R$ 478,70
- 10x de R$ 434,33
Parcelas
- 1x de R$ 3.645,27 sem juros
- 2x de R$ 1.970,99
- 3x de R$ 1.333,31
- 4x de R$ 1.014,84
- 5x de R$ 822,44
- 6x de R$ 693,51
- 7x de R$ 600,01
- 8x de R$ 531,89
- 9x de R$ 478,70
- 10x de R$ 434,33
R$ 3.463,01

Destaques

Versão ultracompacta DIN 96x96, apenas 39 mm de profundidade
Medições de quatro quadrantes totalmente bidirecionais para todas as potências e energias
Parâmetros elétricos principais medidos e exibidos para ter uma análise de consumo custo efetiva
Versão para 1 ou 5A CT, para conexão direta até 6A
Possibilidade de conexão por PT
Até 8 MB para gravação de dados (versão ENH)
Possibilidade de gravar todos os contadores de energia (versão ENH)
Até 24 parâmetros selecionáveis dentre medidores em tempo real para gravação MIN/MED/MÁX (versão ENH)
Comunicação MODBUS RTU/ASCII por porta RS485 ou comunicação MODBUS TCP por porta Ethernet
Possibilidade de fazer gestão do instrumento em modo remoto por software WintoolNET ou por interface de servidor Web
2 saídas digitais, 1 entrada digital, 1 saída analógica (opcional)

Aplicações

Auditoria de energia
Sistema de monitoramento e controle de energia.
Monitoramento de carga individual da máquina.
Controle de pico de potência.
Quadros de distribuição, grupos geradores, centros de controle de motores, etc.
Medição remota e alocação de custos.

Configurações Disponíveis

		Básica	ENH
ENTRADAS DE CORRENTE	Para 1/5A CT	•	•
ALIMENTAÇÃO AUXILIAR (escolha apenas um)	115 VAC ±15% (apenas para instrumentos com porta RS485	•	•
	230 VAC ±15% (apenas para instrumentos com porta RS485	•	•
	85...265 VAC (apenas para instrumento com porta Ethernet)		•
PORTA DE COMUNICAÇÃO (escolha apenas um)	RS485 para comunicação MODBUS RTU/ASCII	•	•
PORTA DE COMUNICAÇÃO (escolha apenas um)	Ethernet para comunicação HTTP, MODBUS TCP		•
GESTÃO REMOTA DO INSTRUMENTO	WintoolNET	•	•
GESTÃO REMOTA DO INSTRUMENTO	Servidor Web (apenas para instrumento com porta Ethernet)		•
REPRESENTAÇÃO DE SINAIS NO PROTOCOLO MODBUS (escolha apenas um)	Bit de sinal	•	•
	Complemento de 2	•	•
2 SAÍDAS DIGITAIS	Para eventos de alarme ou emissão de pulsos	•	•
SAÍDAS ANALÓGICA (apenas para instrumentos com porta RS485)	0...20 / 4...20 mADC, programável		◦
ENTRADA DIGITAL	Para sincronizar o cálculo de valor DMD	•	•
MODO DE CÁLCULO DE VALOR DMD	Sincronização de entrada digital ou janela Fixa	•
MODO DE CÁLCULO DE VALOR DMD	Sincronização de entrada digital, Janela fixa ou deslizante		•
MEMÓRIA	1 MB	•
MEMÓRIA	8 MB		•
GRAVAÇÕES	Valores MED de energia ativa e reativa	•
	Valores MIN/MED/MÁX dos parâmetros em tempo real (até 24 parâmetros programáveis)		•
	Contadores de energia		•
MODOS DE FIAÇÃO	Trifásico, 4 fios, 3 correntes (3.4.3)	•	•
	Trifásico, 3 fios, 2 correntes (3.3.2)	•	•
	Monofásico (1ph)	•	•
THD & HARMÔNICOS	Valores de THD para tensão e corrente	•	•
THD & HARMÔNICOS	Harmônicos de tensão e corrente até 15^o		•
CONTADORES DE ENERGIA APARENTES (escolha apenas um)	Contadores totais	•	•
CONTADORES DE ENERGIA APARENTES (escolha apenas um)	Contadores indutivos & capacitivos separados	•	•

Legenda
• = padrão
◦ = opcional

Especificações

Alimentação
Faixa de tensão (de acordo com o modelo): Instrumento com porta RS485: 230 VAC ±15% ou 115 VAC ±15% sob demanda
Instrumento com porta Ethernet: 85...265 VAC
Frequência: 50/60 Hz

Entradas de tensão

Tensão máxima mensurável: 600 VAC máx L-L
Tensão mínima para cálculo de FFT: 20/35 VAC (multiplicado pela taxa de PT em caso de uso de PT) com conexão direta
Impedância da entrada: ›1.3 MOhm
Frequência: 45 - 65 Hz

Entradas de corrente

Maximum value: 7 A
Starting current (I_st): 2 mA
CT burden: max 0.15 VA per phase
Minimum current for FFT calculation: 100 mA * CT ratio

Typical accuracy
Voltage: ±0.2% reading in 10% FS...FS range (FS=Full Scale value)
Current: ±0.4% reading in 5% FS...FS range
Power: ±0.5% reading ±0.1% FS (PF=1)
Frequency: ±0.1% reading ±1 digit in 45...65 Hz range
Active energy: Class 1 according to IEC/EN 62053-21
Reactive energy: Class 2 according to IEC/EN 62053-23

Display & keyboard
Display: Backlighted LCD, 78x61 mm
3 rows, 4 digits + symbols
Keyboard: 4 front buttons

Communication ports
Type: RS485 optoisolated or Ethernet
Protocols: MODBUS RTU/ASCII in case of RS485 port
HTTP, NTP, DHCP, MODBUS TCP in case of Ethernet port
Baud rate: 300 a 57600 bps in case of RS485 port
10/100 Mbps in case of Ethernet port

2 DIGITAL OUTP...
