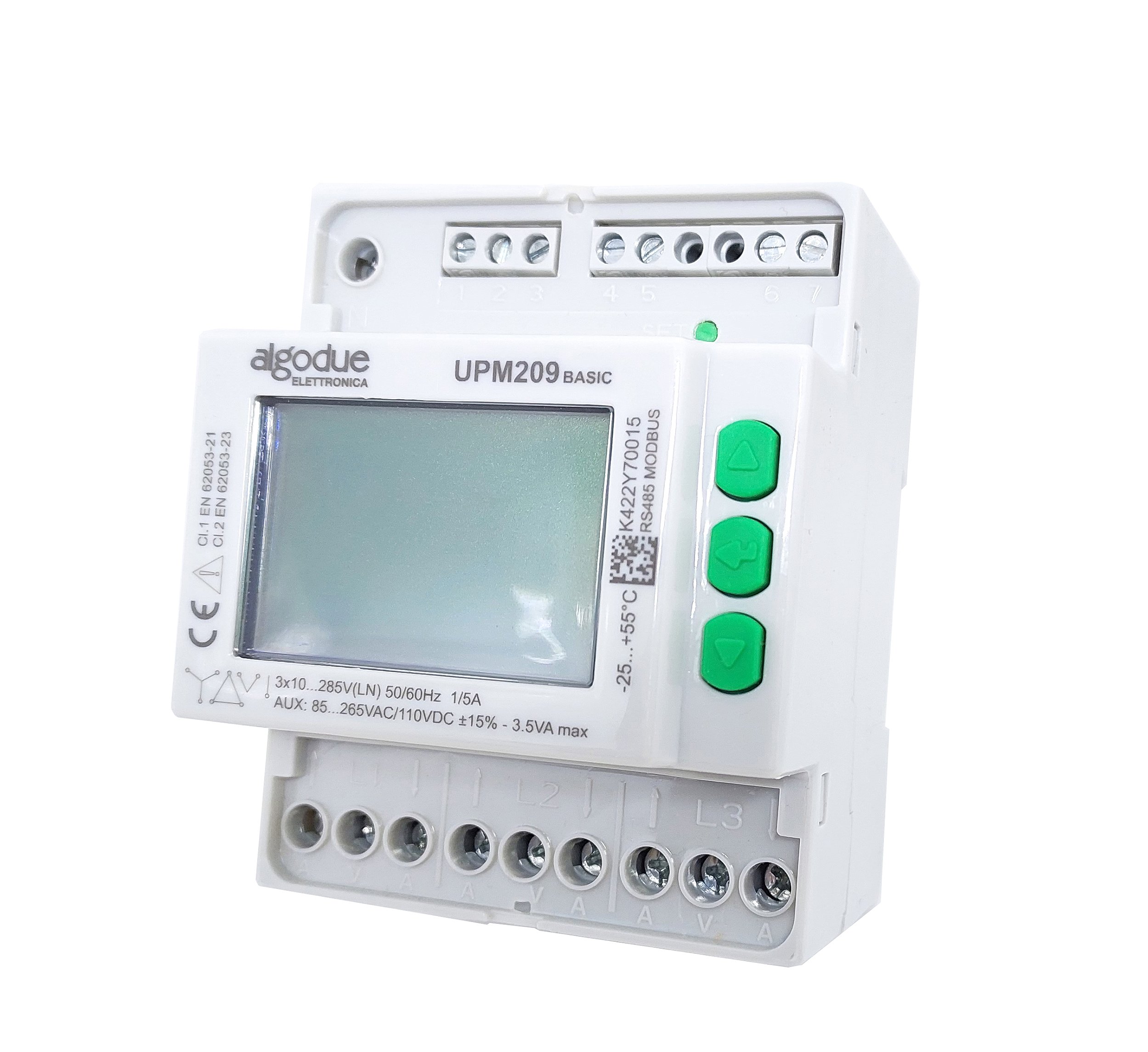

Medidor Trifásico Multifuncional UPM209 Basic 85-265VAC 1A/5A
-
- 1x de R$ 3.781,31 sem juros
- 2x de R$ 1.935,86
- 3x de R$ 1.320,64
- 4x de R$ 1.013,14
- 5x de R$ 824,25
- 6x de R$ 696,40
- 7x de R$ 604,18
- 8x de R$ 531,65
- 9x de R$ 475,73
- 10x de R$ 433,38
- 11x de R$ 398,77
- 12x de R$ 369,96
-
- 1x de R$ 3.781,31 sem juros
- 2x de R$ 2.035,10
- 3x de R$ 1.376,77
- 4x de R$ 1.047,99
- 5x de R$ 849,36
- 6x de R$ 716,24
- 7x de R$ 619,70
- 8x de R$ 549,38
- 9x de R$ 494,47
- 10x de R$ 448,65
- 11x de R$ 412,92
- 12x de R$ 383,20
-
R$ 3.781,31
-
R$ 3.592,24
Destaques
- 4 módulos DIN versão compacta
- Medições de quatro quadrantes totalmente bidirecionais para todas as potências e energias
- Parâmetros elétricos principais medidos e exibidos para ter uma análise de consumo custo efetiva
- Versão para 1 ou 5A CT, para conexão direta até 6A ou 80A
- Possibilidade de conexão por PT
- Até 8 MB para gravação de dados (versão ENH)
- Possibilidade de gravar todos os contadores de energia (versão ENH)
- Até 24 parâmetros selecionáveis dentre medidores em tempo real para gravação MIN/MED/MÁX (versão ENH)
- Comunicação MODBUS RTU/ASCII por porta RS485 ou comunicação MODBUS TCP por porta Ethernet
- Possibilidade de fazer gestão do instrumento em modo remoto por software WintoolNET ou por interface de servidor Web
Aplicações
- Auditoria de energia
- Sistema de monitoramento e controle de energia.
- Monitoramento de carga individual da máquina.
- Controle de pico de potência.
- Quadros de distribuição, grupos geradores, centros de controle de motores, etc.
- Medição remota e alocação de custos.
Configurações Disponíveis
| Básica | ENH | ||
| ENTRADAS DE CORRENTE (escolha apenas um) |
Para 1/5A CT | • | • |
| Conexão direta até 6A | • | • | |
| ALIMENTAÇÃO AUXILIAR | 85...265 VAC | • | • |
| GESTÃO REMOTA DO INSTRUMENTO | RS485 para comunicação MODBUS RTU/ASCII | • | • |
| Ethernet para HTTP, comunicação MODBUS TCP | • | • | |
| GESTÃO REMOTA DO INSTRUMENTO | WintoolNET | • | • |
| Servidor Web (apenas para instrumento com porta Ethernet) | • | • | |
| REPRESENTAÇÃO DE SINAIS NO PROTOCOLO MODBUS (escolha apenas um) |
Bit de sinal | • | • |
| Complemento de 2 | • | • | |
| SAÍDA DIGITAL (apenas para instrumentos com porta RS485) | Para eventos de alarme ou emissão de pulsos | • | • |
| MODO DE CÁLCULO DE VALOR DMD | Janela fixa | • | |
| Janela fixa ou deslizante | • | ||
| MEMÓRIA | 1 MB | • | |
| 8 MB | • | ||
| GRAVAÇÕES | Valores MED de energia ativa e reativa | • | |
| Valores MIN/MED/MÁX dos parâmetros em tempo real (até 24 parâmetros programáveis) | • | ||
| Contadores de energia | • | ||
| MODOS DE FIAÇÃO | Trifásico, 4 fios, 3 correntes (3.4.3) | • | • |
| Trifásico, 3 fios, 2 correntes (3.3.2) | • | • | |
| Monofásico (1ph) | • | • | |
| THD & HARMÔNICOS | Valores de THD para tensão e corrente | • | • |
| Harmônicos de tensão e corrente até 15o | • | ||
| CONTADORES DE ENERGIA APARENTES (escolha apenas um) |
Contadores totais | • | • |
| Contadores indutivos & capacitivos separados | • | • |
Legenda
• = padrão
◦ = opcional
Especificações
Faixa de tensão: 85 ... 265 VAC, Cat II
Consumo máximo: Instrumento com porta RS485: 1.6 VA - 1 W
Instrumento com porta Ethernet: 4.5 VA - 1.6 W
Frequência: 50/60 Hz
Entradas de tensão
Faixa de tensão: 3x10/17 ... 3x285/495 VAC, Cat III 300 V
Valor de tensão mínimo para cálculo de FFT: 20/35 VAC (multiplicado pela taxa de PT em caso de uso de PT) com conexão direta
Entradas de corrente
Valor máximo: 1/5A CT modelo: 6A
6A modelo: 6A
Corrente de início (Ist) 1/5A CT modelo: 2 mA
6A modelo: 20 mA
Carga CT: 1/5A CT modelo: 0.04 VA
Valor de corrente mínimo para cálculo de FFT: 1/5A CT modelo: 100 mA * taxa CT
6A modelo: 200 mA
Precisão
Tensão: ±0.2% leitura na faixa 10% FS...FS (FS=Valor em escala cheia)
Corrente: ±0.4% leitura na faixa 5% FS...FS
Energia: ±0.5% leitura ±0.1% FS (PF=1)
Frequência: ±0.1% leitura ±1 dígito na faixa 45...65 Hz
Energia ativa: Classe 1 de acordo com a norma IEC/EN 62053-21
Energia reativa: Classe 2 de acordo com a norma IEC/EN 62053-23
Display & teclado
Display: LCD com luz de fundo, 43x29 mm
3 fileiras, 4 dígitos + símbolos
Teclado: 3 botões frontais + 1 botão protegido
Portas de comunicação
Modelo: RS485 optoisolada ou Ethernet
Protocolos: MODBUS RTU/ASCII em caso de porta RS485
HTTP, NTP, DHCP, MODBUS TCP em caso de porta Ethernet
Taxa de transmissão: 300 ... 57600 bps em caso de porta RS485
10/100 Mbps em caso de porta Ethernet
Saídas digitais (DO)
Modelo: Passiva optoisolada
Valores máximos (de acordo com a norma IEC/EN 62053-31): 27 VDC - 27 mA
Comprimento do pulso de energia (apenas para DO em modo de pulso): 50 ±2ms ON time
Tempo de reação máximo da saída (apenas para DO em modo alarme): 1 s
Entrada digital (DI)
Modelo: Ativa optoisolada
Faixa de tensão para sincronização DMD: 80 ... 276 VAC-DC
Diâmetro do fio para terminais
Terminais de medição (A & V): 1/5A CT modelo: 1.5 ... 6 mm2
80A modelo: 1.5 ... 35 mm2
Terminais para saída digital, entrada AUX, porta RS485: 0.14 ... 2.5 mm2
Tamanho & peso
LxAxP, W: 72x90x65 mm, max 436 g
Condições ambientais
Temperatura de operação: -25 °C ... +55 °C (3K6)
