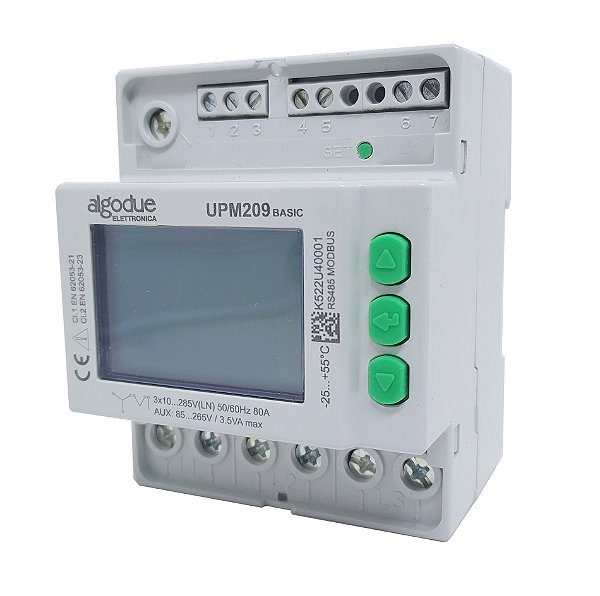

Medidor trifásico multifuncional UPM209 Basic 85-265 AVC 80A

Código: 120900010001 Marca:
R$ 3.058,22
até 12x de R$ 299,22
ou R$ 2.905,31 via Boleto Bancário
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 2 unidades
  • R$ 2.905,31 Boleto Bancário
    • 1x de R$ 3.058,22 sem juros
    • 2x de R$ 1.565,67
    • 3x de R$ 1.068,10
    • 4x de R$ 819,40
    • 5x de R$ 666,63
    • 6x de R$ 563,23
    • 7x de R$ 488,64
    • 8x de R$ 429,98
    • 9x de R$ 384,76
    • 10x de R$ 350,51
    • 11x de R$ 322,52
    • 12x de R$ 299,22
  • R$ 3.058,22 Entrega
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Especificações

Alimentação
Faixa de tensão: 85 ... 265 VAC, Cat II
Consumo máximo: Instrumento com porta RS485: 1.6 VA - 1 W
Instrumento com porta Ethernet: 4.5 VA - 1.6 W
Frequência: 50/60 Hz

Entradas de tensão

Faixa de tensão: 3x10/17 ... 3x285/495 VAC, Cat III 300 V
Valor de tensão mínimo para cálculo de FFT: 20/35 VAC (multiplicado pela taxa de PT em caso de uso de PT) com conexão direta


Entradas de corrente

Valor máximo: 1/5A CT modelo: 6A
80A modelo: 80A
Corrente de início (Ist) 1/5A CT modelo: 2 mA
80A modelo: 20 mA
Carga CT: 1/5A CT modelo: 0.04 VA
Valor de corrente mínimo para cálculo de FFT: 1/5A CT modelo: 100 mA * taxa CT
80A modelo: 200 mA


Precisão
Tensão: ±0.2% leitura na faixa 10% FS...FS (FS=Valor em escala cheia)
Corrente: ±0.4% leitura na faixa 5% FS...FS
Energia: ±0.5% leitura ±0.1% FS (PF=1)
Frequência: ±0.1% leitura ±1 dígito na faixa 45...65 Hz
Energia ativa: Classe 1 de acordo com a norma IEC/EN 62053-21
Energia reativa: Classe 2 de acordo com a norma IEC/EN 62053-23

Display & teclado
Display: LCD com luz de fundo, 43x29 mm
3 fileiras, 4 dígitos + símbolos
Teclado: 3 botões frontais + 1 botão protegido

Portas de comunicação
Modelo: RS485 optoisolada ou Ethernet
Protocolos: MODBUS RTU/ASCII em caso de porta RS485
HTTP, NTP, DHCP, MODBUS TCP em caso de porta Ethernet
Taxa de transmissão: 300 ... 57600 bps em caso de porta RS485
10/100 Mbps em caso de porta Ethernet

Saídas digitais (DO)
Modelo: Passiva optoisolada
Valores máximos (de acordo com a norma IEC/EN 62053-31): 27 VDC - 27 mA
Comprimento do pulso de energia (apenas para DO em modo de pulso): 50 ±2ms ON time
Tempo de reação máximo da saída (apenas para DO em modo alarme): 1 s

Entrada digital (DI)
Modelo: Ativa optoisolada
Faixa de tensão para sincronização DMD: 80 ... 276 VAC-DC

Diâmetro do fio para terminais

Terminais de medição (A & V): 1/5A CT modelo: 1.5 ... 6 mm2
80A modelo: 1.5 ... 35 mm2
Terminais para saída digital, entrada AUX, porta RS485: 0.14 ... 2.5 mm2


Tamanho & peso
LxAxP, W: 72x90x65 mm, max 436 g

Condições ambientais
Temperatura de operação: -25 °C ... +55 °C (3K6)
Temperatura de armazenamento: -25 °C ... +75 °C (2K3)
Umidade máx. (sem condensar): 80%
Amplitude de vibração sinusoidal: 50 Hz ±0.075 mm
Grau de proteção - frontal: IP51 (concedido apenas em caso de instalação em gabinete com pelo menos grau de proteção IP51)
Grau de proteção - terminais: IP20
Grau de poluição: 2
Instalação e uso: Interno

Cumprimento de normas (para as partes aplicáveis do UPM209)

Diretivas: 2006/95/EC, 2004/108/EC
Segurança: EN 61010-1, EN 61010-2-030
EMC: EN 61326-1, EN 55011, EN 61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-11, EN61000-6-2



Destaques

  • 4 módulos DIN versão compacta
  • Medições de quatro quadrantes totalmente bidirecionais para todas as potências e energias
  • Parâmetros elétricos principais medidos e exibidos para ter uma análise de consumo custo efetiva
  • Versão para 1 ou 5A CT, para conexão direta até 6A ou 80A
  • Possibilidade de conexão por PT
  • Até 8 MB para gravação de dados (versão ENH)
  • Possibilidade de gravar todos os contadores de energia (versão ENH)
  • Até 24 parâmetros selecionáveis dentre medidores em tempo real para gravação MIN/MED/MÁX (versão ENH)
  • Comunicação MODBUS RTU/ASCII por porta RS485 ou comunicação MODBUS TCP por porta Ethernet
  • Possibilidade de fazer gestão do instrumento em modo remoto por software WintoolNET ou por interface de servidor Web



Aplicações

  • Auditoria de energia
  • Sistema de monitoramento e controle de energia.
  • Monitoramento de carga individual da máquina.
  • Controle de pico de potência.
  • Quadros de distribuição, grupos geradores, centros de controle de motores, etc.
  • Medição remota e alocação de custos.



Configurações Disponíveis

    Básica ENH
ENTRADAS DE CORRENTE
(escolha apenas um)
Para 1/5A CT
Conexão direta até 80A
ALIMENTAÇÃO AUXILIAR 85...265 VAC
GESTÃO REMOTA DO INSTRUMENTO RS485 para comunicação MODBUS RTU/ASCII
Ethernet para HTTP, comunicação MODBUS TCP
GESTÃO REMOTA DO INSTRUMENTO WintoolNET
Servidor Web (apenas para instrumento com porta Ethernet)
REPRESENTAÇÃO DE SINAIS NO PROTOCOLO MODBUS
(escolha apenas um)
Bit de sinal
Complemento de 2
SAÍDA DIGITAL (apenas para instrumentos com porta RS485) Para eventos de alarme ou emissão de pulsos
MODO DE CÁLCULO DE VALOR DMD Janela fixa
Janela fixa ou deslizante
MEMÓRIA 1 MB
8 MB
GRAVAÇÕES Valores MED de energia ativa e reativa
Valores MIN/MED/MÁX dos parâmetros em tempo real (até 24 parâmetros programáveis)
Contadores de energia
MODOS DE FIAÇÃO Trifásico, 4 fios, 3 correntes (3.4.3)
Trifásico, 3 fios, 2 correntes (3.3.2)
Monofásico (1ph)
THD & HARMÔNICOS Valores de THD para tensão e corrente
Harmônicos de tensão e corrente até 15o
CONTADORES DE ENERGIA APARENTES
(escolha apenas um)
Contadores totais
Contadores indutivos & capacitivos separados


Legenda
 = padrão
 = opcional

LINK DATASHEET
